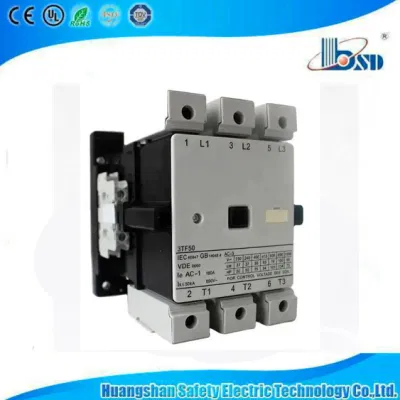

Contattore Siemens 3TF, contattore elettrico

Acquista il contattore elettrico Contattore Siemens 3TF direttamente dalla nostra fabbrica. Alta qualità e affidabilità per le tue esigenze industriali.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
3TF
contattore serie aa ch abb
cjx7 da 9a a 300a
qualità a e b
servizio oem e odm
tempo di consegna di 2 settimane
contattore protezione motore
Pacchetto di Trasporto
100PCS/CTN, One Piece in One Box
Specifiche
CE, ROHS, ISO9001
Marchio
BSD
Origine
China, Huangshan
Codice SA
8536300000
Capacità di Produzione
100000PCS/Month

Descrizione del Prodotto

Descrizione del prodotto

Applicazione
I contattori c.a. serie 3TF sono adatti per l'impianto elettrico con CA 50/60Hz, tensione di esercizio nominale fino a 660V, in uso con CA-3, tensione di esercizio nominale fino a 380V, corrente di esercizio nominale fino a 630A per realizzare o rompere motori o sistemi remoti. Possono formare avviatori elettromagnetici con relè di sovraccarico termico serie 3UA adatti per proteggere il sistema e i motori da sovraccarico o guasti di fase. Sono realizzati in conformità alla normativa IEC60947-4.

Il contattore è un meccanismo a movimento rettilineo con contatti a doppia interruzione. I contatti ausiliari sono disposti al massimo 2NO, 2NC. Viene utilizzata la connessione di bloccaggio flessibile tra il supporto del contatto e il nucleo. Non vi sono pannelli isolati ad arco nei contattori le≤ 22A. Nei contattori in≥ 32A, sono presenti scivolo ad arco stampato con pannello isolato ad arco. Poiché tutti i contatti sono realizzati in lega di argento ad alta non-fondibilità e contro la corrosione. Tutti i prodotti della serie possono essere montati con viti, contattore le≤ 32A anche tramite guida di installazione.

Tipo Corrente termica nominale (A) Corrente di funzionamento nominale (A) Potenza controllabile del motore
(KW)
Tipo di contatto ausiliario
AC-3 AC-4
380 V. 660 V. 380 V. 660 V. 380 V. 660 V. NO
NC
1 NA + 1 NC
2 NA + 2 NC
3TF30 20 9 3.33 1 5.5 1.4 2.4
3TF31 20 12 4.33 5.5 7.5 1.9 3.3
3TF32 30 18 7.77 7.8 11 3.5 6
3TF33 30 22 8.5 11 11 4 6.6
3TF34 45 32 15.6 15 23 7.5 13
3TF35 45 38 18.5 18.5 23 9 15.5
3TF40 20 12 4.3 5.5 7.5 1.9 3.3 2NC+2NO
4 NC+4 NA
3TF41 20 9 3.3 4 5.5 1.4 2.4
3TF42 30 16 7.7 7.5 11 3.5 6
3TF43 30 22 8.5 11 11 4 6.6
3TF44 45 32 15.6 15 23 7.5 13
3TF45 45 38 18.5 18.5 23 9 15.5
3TF46 70 45 24 22 39 12 20.8
3TF47 70 63 28 30 55 14 24.3
3TF48 90 75 34 37 67 17 29.3
3TF49 90 85 42 45 67 21 36
3TF50 150 110 54 55 100 27 46.9
3TF51 150 140 68 75 100 35 60
3TF52 180 170 75 90 156 38 66
3TF53 220 205 96 110 156 50 86
3TF54 300 250 110 132 235 58 100
3TF55 300 300 125 160 235 66 114
3TF56 400 400 150 200 375 81 140
3TF57 550 475 150 250 375 81 140
3TF68 630 630 600 335 560 160 278

3TF Contactor Siemens Contactor, Electrical Contactor
3TF Contactor Siemens Contactor, Electrical Contactor
3TF Contactor Siemens Contactor, Electrical Contactor
3TF Contactor Siemens Contactor, Electrical Contactor
3TF Contactor Siemens Contactor, Electrical Contactor
